Proceso de conformado : forjado en caliente + granallado + mecanizado de precisión CNC (perforación)
Materiales disponibles : Acero al carbono (Q345R), Acero aleado (15CrMo, 16Mn), Acero inoxidable, etc., personalizables según planos.
Control de precisión : Tolerancia dimensional de los orificios de las bridas y de los orificios de los tubos ≤ ±0,05 mm, lo que garantiza la confiabilidad del sellado y la eficiencia del intercambio de calor.
Ventajas de rendimiento : Estructura metálica densa, línea de flujo de forjado continuo, excelente resistencia a alta presión, resistencia a la corrosión y resistencia a la fatiga, cumpliendo con los estándares de seguridad de recipientes a presión.
Servicio de personalización : admite la personalización de dimensiones, disposición de orificios, materiales según dibujos 2D/3D, proporciona certificado de material, informe de tratamiento térmico, informe de pruebas no destructivas y otros conjuntos completos de documentos de calidad.

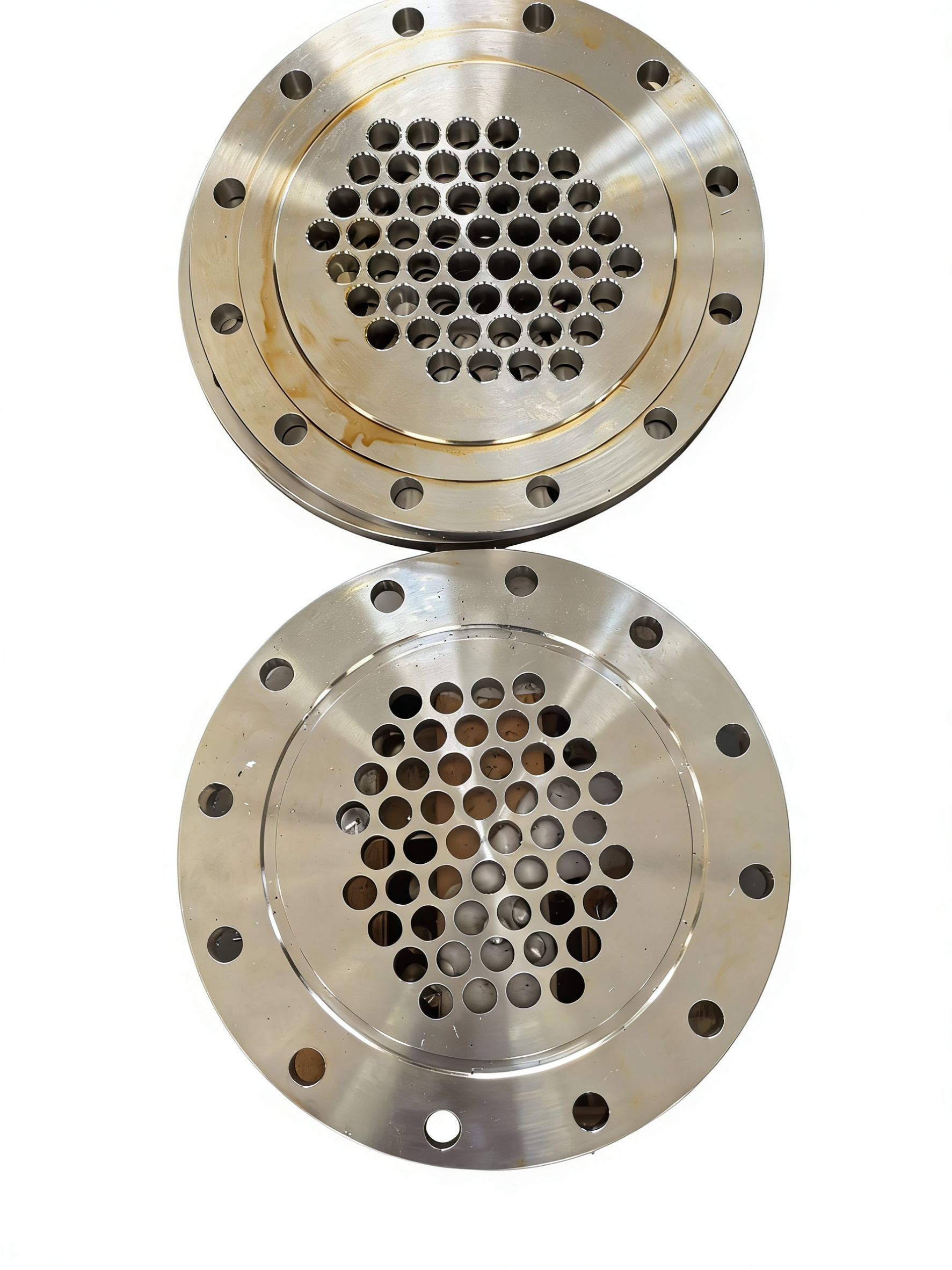

Placas de tubos para intercambiadores de calor y recipientes a presión
Componentes de intercambio de calor para la industria petroquímica y energética.
Brida perforada para equipos de separación de fluidos.
Forjado de láminas tubulares personalizadas para diversos sistemas industriales de intercambio de calor.
La integridad de cualquier sistema de gestión térmica industrial depende en gran medida de los componentes centrales que dictan la separación de fluidos y la contención de presión. Nuestra placa forjada de tubos de intercambiador de calor personalizada está meticulosamente diseñada para servir como barrera impenetrable y base estructural dentro de su equipo crítico. A diferencia de las placas de acero convencionales que a menudo albergan laminaciones internas ocultas y huecos microscópicos, nuestras placas de tubos forjados se someten a un intenso proceso de forjado en caliente. Este tratamiento térmico y mecánico transformador refina la estructura de grano cristalino del metal, creando una línea de flujo continua e ininterrumpida que amplifica dramáticamente la resistencia inherente del material. Cuando pasa la mano por la superficie mecanizada, el acabado impecable, similar a un espejo, habla de los rigurosos procesos CNC de taladrado y fresado profundo que ha soportado. El componente resultante ofrece una resistencia incomparable a la fatiga por alta presión, la corrosión química agresiva y los ciclos térmicos extremos. Al integrar estas piezas forjadas robustas en sus recipientes a presión o unidades de desalinización, elimina de manera efectiva el riesgo de fracturas por tensión catastróficas y fallas prematuras en el sellado. Esto se traduce directamente en un tiempo de inactividad por mantenimiento minimizado, una vida útil prolongada del equipo y una eficiencia optimizada del intercambio de calor en toda su operación.
Nombre del producto | Forja de láminas de tubos de intercambiadores de calor |
|---|---|
Proceso de formación | Forja en caliente + Granallado + Mecanizado de precisión CNC (perforación profunda, fresado) |
Materiales disponibles | Acero al carbono (Q345R, ASTM A105, A266), Acero aleado (15CrMo, 16Mn, ASTM A182 F11/F22), Acero inoxidable (ASTM A182 F304/L, F316/L, Duplex/Super Duplex), Aleación de titanio, etc. |
Capacidades de dimensión | Diámetro exterior máximo 3500 mm, espesor máximo 600 mm, peso unitario máximo 20 toneladas |
Disposición de los agujeros | Triangular, Cuadrado, Escalonado |
Control de precisión | Tolerancia dimensional del orificio de la brida y del orificio del tubo ≤ ±0,05 mm |
Rugosidad de la superficie | Conexión de expansión Ra ≤ 12,5μm, Conexión de soldadura Ra ≤ 25μm |
Estándares de ejecución | ASME, ASTM, EN, GB |
Ventajas de rendimiento | Estructura metálica densa, línea de flujo de forjado continuo, eliminación de laminaciones internas, excelente resistencia a alta presión, corrosión y fatiga. |
Inspección de calidad | Certificado de materiales, informe de tratamiento térmico, informe de END (UT/RT), análisis de composición química, prueba de propiedades mecánicas |
Campos de aplicación | Placas de tubos para intercambiadores de calor y recipientes a presión, componentes petroquímicos y de intercambio de calor energético, |
La confianza en los componentes críticos de la infraestructura se basa en datos verificables. Nuestros protocolos integrales de garantía de calidad garantizan que cada placa tubular que sale de nuestras instalaciones sea estructuralmente impecable y esté lista para su implementación inmediata y segura.
Escaneo de defectos internos: cada pieza forjada se somete a rigurosas pruebas ultrasónicas (UT) y pruebas radiográficas (RT) para examinar lo más profundo del metal, lo que garantiza un cero absoluto de huecos, grietas o inclusiones internas.
Verificación de la composición química: la espectrometría avanzada confirma que la composición elemental de la materia prima coincide perfectamente con las especificaciones requeridas, lo que garantiza un rendimiento predecible en entornos corrosivos.
Validación de propiedades mecánicas: Las pruebas destructivas en bloques de prueba de sacrificio verifican la resistencia a la tracción, el límite elástico y la tenacidad al impacto, lo que demuestra la capacidad del material para soportar tensiones operativas extremas.
Trazabilidad completa: Brindamos a sus equipos de adquisiciones e ingeniería un conjunto completo de documentación, que incluye certificados de materiales, tablas de tratamiento térmico e informes de END, garantizando un proceso de adquisición transparente y sin riesgos.
Los megaproyectos industriales requieren socios de fabricación capaces de crecer sin sacrificar la precisión. Nuestras prensas de forjado de alta resistencia y nuestras amplias envolventes de mecanizado están diseñadas específicamente para demandas de infraestructura masivas.
Capacidades dimensionales masivas: rutinariamente forjamos y mecanizamos láminas de tubos colosales con diámetros exteriores que alcanzan hasta 3500 mm y espesores de hasta 600 mm, acomodando los recipientes a presión industriales más grandes.
Manipulación de pesos pesados: Con la capacidad de producir piezas forjadas de una sola pieza que pesen hasta 20 toneladas, eliminamos la necesidad de conjuntos soldados de varias piezas, preservando la integridad estructural de las enormes unidades de intercambio de calor.
Soluciones de revestimiento avanzadas: para aplicaciones que requieren una protección extrema de la superficie sin el costo de aleaciones sólidas exóticas, ofrecemos técnicas especializadas de recubrimiento por soldadura y revestimiento por explosión, uniendo sin problemas capas resistentes a la corrosión a bases robustas de acero al carbono.
Traducción de ingeniería a medida: nuestros equipos técnicos convierten sin problemas sus complejos modelos CAD 2D y 3D en una realidad de fabricación precisa, garantizando que cada dimensión, ranura y perfil de brida personalizados se ejecuten sin problemas.
La interfaz entre la placa de tubos, los tubos y la carcasa del recipiente es el punto más vulnerable en cualquier intercambiador de calor. Diseñamos nuestros acabados superficiales para garantizar un sello impenetrable y duradero que evite fugas peligrosas.
Perfiles de rugosidad optimizados: controlamos meticulosamente la rugosidad de la superficie dentro de los orificios del tubo. Para las conexiones de juntas de expansión, logramos Ra ≤ 12,5 μm para un agarre mecánico máximo, mientras que las conexiones de soldadura se preparan para Ra ≤ 25 μm para una fusión óptima del baño de soldadura.
Ranuras de sellado de precisión: los bordes de las bridas y las superficies de asiento de las juntas se mecanizan con absoluta concentricidad y planitud, lo que garantiza que las juntas se compriman uniformemente y mantengan una barrera a prueba de fugas bajo fluctuaciones extremas de presión.
Dureza superficial mejorada: mediante granallado controlado y tratamientos térmicos especializados, las superficies externas logran una dureza óptima que resiste rayones y deformaciones durante el manejo y ensamblaje de alta resistencia.
Acabados resistentes a la corrosión: Las superficies refinadas y lisas minimizan las grietas microscópicas donde se pueden acumular agentes corrosivos, lo que reduce drásticamente el riesgo de picaduras localizadas y extiende la vida operativa de todo el sistema térmico.
Seleccionar el socio de fabricación adecuado para los componentes críticos de los recipientes a presión es una decisión que afecta la seguridad y la eficiencia de toda su operación. Ofrecemos experiencia técnica inigualable y ejecución confiable para sus proyectos más exigentes.
Control de fabricación de extremo a extremo: desde la selección de palanquilla en bruto y la forja en caliente hasta la perforación profunda CNC y la inspección final por END, controlamos cada fase de la producción internamente, garantizando cero compromisos en la calidad.
Consulta de ingeniería: nuestro equipo de expertos metalúrgicos y mecánicos colabora directamente con sus ingenieros, ofreciendo asesoramiento sobre la selección de materiales y optimización del diseño para mejorar el rendimiento de sus sistemas de intercambio de calor.
Estricto cumplimiento de la entrega: entendemos que los retrasos en los proyectos cuestan dinero. Nuestra gestión de producción optimizada y nuestra sólida cadena de suministro garantizan que incluso las piezas forjadas más complejas y a gran escala se entreguen estrictamente a tiempo.
Estándares de seguridad inflexibles: al adherirnos a los códigos internacionales de recipientes a presión más estrictos, proporcionamos componentes que protegen a su fuerza laboral, sus instalaciones y su reputación operativa.
A continuación encontrará respuestas a consultas técnicas comunes sobre nuestras piezas forjadas de láminas de tubos para intercambiadores de calor. Si tiene requisitos de proyecto específicos, nuestro equipo de ingeniería está listo para ayudarlo.
La forja en caliente comprime el metal a temperaturas extremas, refinando la estructura del grano y creando líneas de flujo continuo. Esto elimina las laminaciones internas y la porosidad que a menudo se encuentran en las placas laminadas, lo que da como resultado una resistencia a la fatiga significativamente mayor y previene fallas catastróficas bajo ciclos de alta presión.
Absolutamente. Nuestros avanzados centros de mecanizado CNC pueden ejecutar con precisión cualquier configuración personalizada, incluidos diseños triangulares de alta densidad, cuadrados de fácil limpieza o escalonados complejos, manteniendo una tolerancia estricta de ≤ ±0,05 mm en miles de orificios.
Cada placa de tubo se somete a pruebas ultrasónicas (UT) integrales para detectar fallas internas profundas y pruebas radiográficas (RT) cuando corresponda. Proporcionamos informes completos de END para certificar que el componente está completamente libre de huecos o grietas microscópicas.
Sí. Para equilibrar la resistencia extrema a la corrosión con la resistencia estructural y la rentabilidad, ofrecemos servicios especializados de superposición de soldadura y revestimiento de explosión. Este proceso une materiales de primera calidad como titanio o acero inoxidable súper dúplex sobre una base robusta de aleación o acero al carbono.
Proporcionamos un expediente de calidad completo y trazable con cada envío. Esto incluye el certificado de materia prima, tablas detalladas de tratamiento térmico, registros de inspección dimensional, análisis de composición química, resultados de pruebas de propiedades mecánicas y todos los informes de END certificados.
