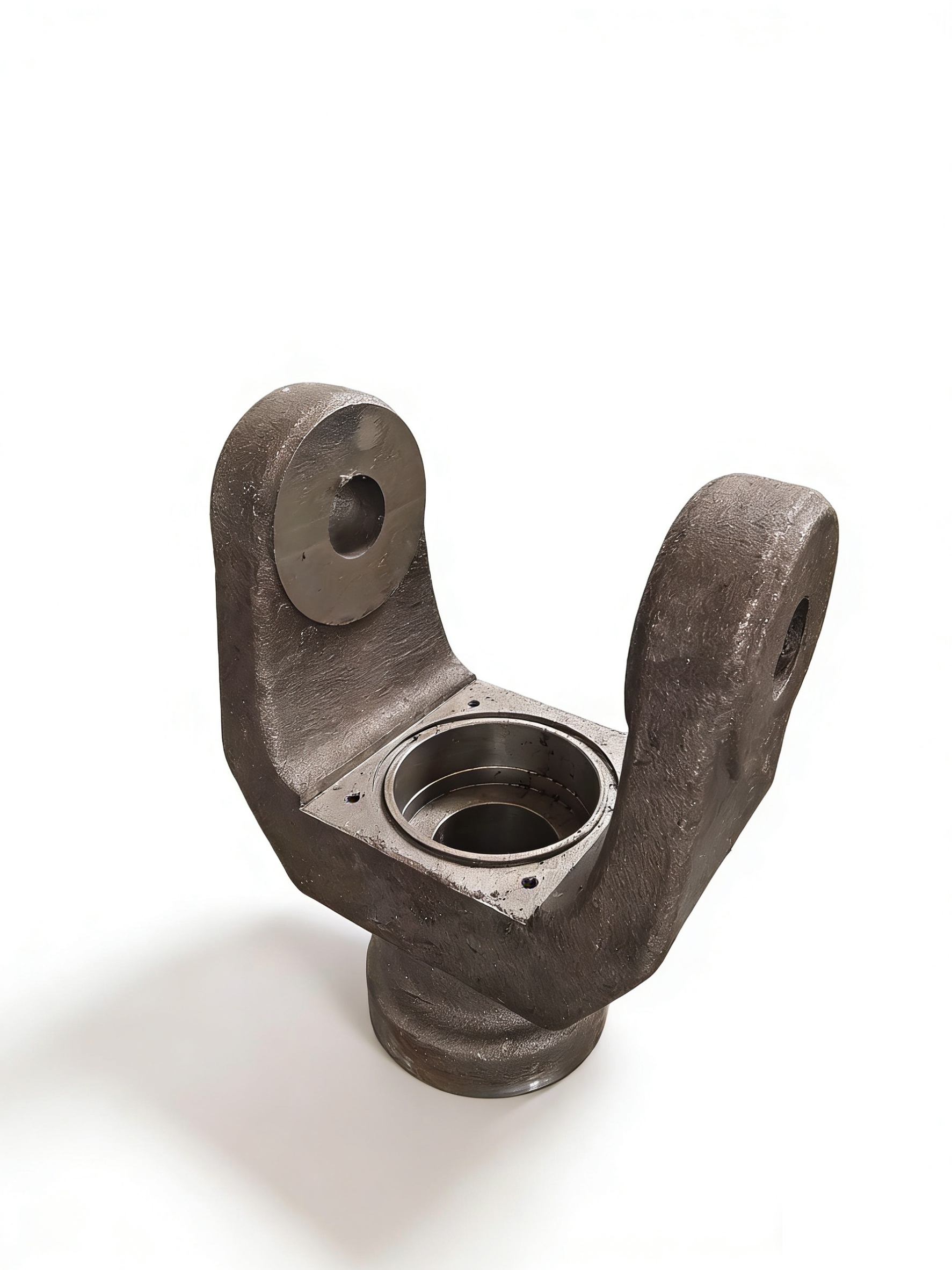

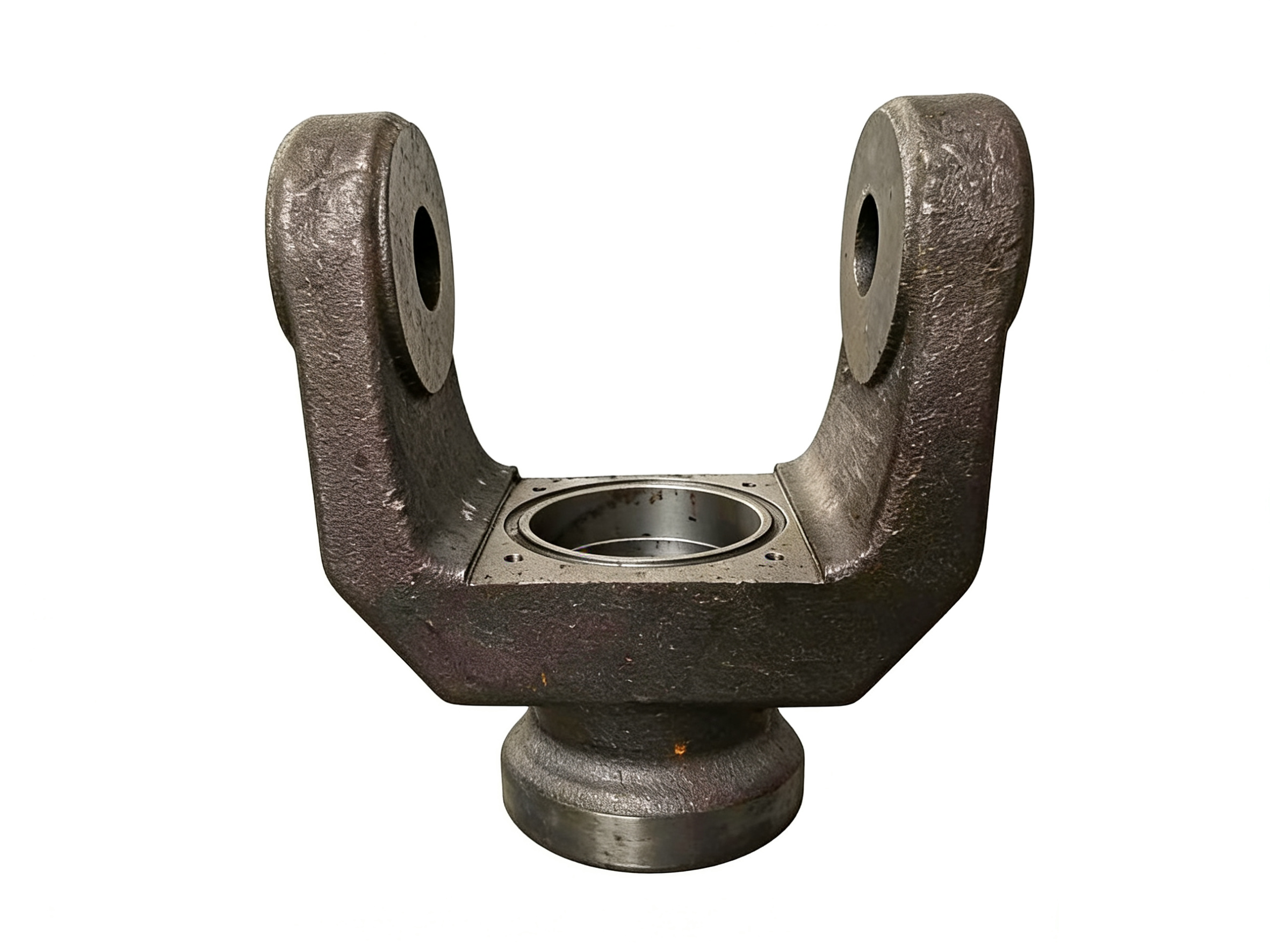

Yugo de accionamiento de acero forjado de alta resistencia

Características del producto

• Proceso de conformado : forjado en caliente + granallado + mecanizado de precisión CNC

• Materiales disponibles : Acero al carbono (45#), Acero aleado (40Cr, 42CrMo), Acero inoxidable, etc., personalizable según dibujos.

• Control de precisión : Tolerancia dimensional de los orificios de la horquilla y del muñón del eje ≤ ±0,05 mm, rugosidad de la superficie Ra3.2~Ra1.6, lo que garantiza una transmisión estable

• Ventajas de rendimiento : estructura metálica densa, línea de flujo de forjado continuo, excelente resistencia al impacto, resistencia a la fatiga y capacidad de transmisión de torsión, que cumplen con los requisitos de los sistemas de transmisión de cargas pesadas.

• Servicio de personalización : admite la personalización de dimensiones, estructuras y materiales de acuerdo con los dibujos 2D/3D del cliente, y puede proporcionar un conjunto completo de documentos de inspección de calidad, como certificados de materiales, informes de tratamiento térmico e informes de pruebas no destructivas.

Campos de aplicación

• Sistemas de ejes de transmisión y juntas universales para automóviles

• Componentes de transmisión para maquinaria agrícola y maquinaria de construcción.

• Piezas de conexión de transmisión de equipos pesados

• Yugo forjado personalizado para varios sistemas de transmisión mecánica.

Descripción del Producto

El yugo forjado representa la unión crítica en cualquier sistema de transmisión de alto par y exige una resiliencia absoluta bajo tensión de torsión extrema. Cuando maneja nuestro yugo forjado con precisión, el peso sustancial y el tacto impecablemente suave y fresco de los muñones mecanizados por CNC transmiten inmediatamente su pedigrí de grado industrial. A diferencia de las alternativas de fundición que albergan huecos microscópicos, nuestro proceso de forjado en caliente alinea la estructura de grano interna del acero, eliminando la porosidad interna y creando una matriz metálica densa. Esto se traduce en un componente que absorbe los violentos impactos de la línea motriz y las continuas vibraciones armónicas sin sucumbir a la fatiga del metal. Para los equipos de ingeniería y gerentes de adquisiciones, integrar estos yugos significa reducir drásticamente el tiempo de inactividad del equipo y extender la vida útil de todo el sistema de transmisión. Las superficies de sello endurecidas se deslizan silenciosamente contra los componentes acoplados, lo que garantiza la retención de líquidos y previene el desgaste prematuro en los entornos más exigentes. Cada contorno tiene una forma específica para eliminar el lodo y los escombros y, al mismo tiempo, maximizar el espesor de la sección transversal donde las fuerzas de corte son más severas, ofreciendo la máxima tranquilidad a los operadores de equipos pesados.

Especificaciones del producto

Diseñar una transmisión confiable requiere especificaciones exactas y estándares de materiales estrictos. Nuestros yugos forjados se fabrican para satisfacer las rigurosas demandas de los sistemas mecánicos modernos, lo que garantiza una integración perfecta y un rendimiento óptimo. Los siguientes parámetros técnicos detallan las capacidades, tolerancias y opciones de materiales exactas disponibles para los requisitos específicos de su proyecto. Al cumplir con estas estrictas especificaciones, garantizamos que cada componente entregado funcionará perfectamente en condiciones de carga máxima.

Personalización y capacidades OEM

Los componentes estándar no siempre se adaptan a maquinaria especializada. Como fabricante flexible, ofrecemos profundos servicios de personalización para alinearnos perfectamente con sus planos de ingeniería y criterios de rendimiento únicos.

• Realización de dibujos 2D/3D: nuestro equipo de ingeniería trabaja directamente con sus archivos CAD para producir réplicas exactas de sus diseños de yugo patentados, lo que garantiza una integración perfecta en sus ensamblajes.

• Abastecimiento de materiales especializados: más allá de los aceros al carbono y aleados estándar, ofrecemos cromoly forjado de primera calidad para aplicaciones que exigen la relación resistencia-peso más alta.

• Corte de estrías personalizado: si su transmisión requiere un número o perfil de estrías no estándar, nuestro avanzado equipo de brochado y conformación puede ofrecer ajustes personalizados exactos.

• Tratamientos de superficie personalizados: Dependiendo de su entorno operativo, podemos aplicar recubrimientos anticorrosivos personalizados, enchapados especializados o acabados de pintura personalizados.

• Ejecuciones de producción escalables: ya sea que necesite un pequeño lote de prototipos altamente especializados para pruebas o envíos de volumen continuo para una línea de ensamblaje activa, nuestra capacidad de producción se adapta a sus demandas.

Garantía y soporte posventa

La adquisición de componentes críticos para la transmisión representa una inversión importante. Respaldamos firmemente la calidad metalúrgica y la precisión del mecanizado de nuestros yugos forjados, ofreciendo sólidas garantías para proteger sus operaciones.

• Garantía de calidad integral: ofrecemos una garantía líder en la industria contra defectos de fabricación, fallas de materiales y fallas prematuras bajo cargas operativas específicas.

• Garantía antirotura: Para nuestras líneas premium de cromoly forjado, ofrecemos garantías extendidas contra rotura total, brindándole la máxima confianza en aplicaciones extremas.

• Protocolo de reemplazo rápido: en el raro caso de que se produzca un problema de no conformidad, nuestro equipo de soporte dedicado garantiza reemplazos rápidos para mantener sus líneas de producción en movimiento.

• Soporte de ingeniería técnica: nuestros ingenieros metalúrgicos y mecánicos están disponibles para ayudar a su equipo con cálculos de carga, resolución de problemas de instalación y optimización del rendimiento.

• Enfoque de asociación a largo plazo: Consideramos nuestra garantía no solo como una política, sino como un compromiso con la estabilidad y el éxito a largo plazo de sus redes de fabricación y distribución.

¿Por qué elegirnos?

Seleccionar el socio de fabricación adecuado es crucial para mantener la integridad de sus productos finales. Combinamos décadas de experiencia en forja con una gestión de calidad moderna basada en datos para ofrecer un valor incomparable.

• Ventaja directa del fabricante: el abastecimiento directo desde nuestros pisos de producción optimiza su presupuesto de adquisiciones y agiliza la comunicación.

• Estabilidad constante de la cadena de suministro: con un sólido abastecimiento de materia prima y prensas de forjado de alta capacidad, garantizamos la entrega a tiempo incluso durante períodos de alta demanda del mercado.

• Verificación estricta del material: solo obtenemos acero de fábricas certificadas, verificando las composiciones químicas mediante espectrometría antes de calentar una sola pieza.

• Mejora continua de procesos: reinvertimos constantemente en automatización robótica y CNC de última generación para mejorar la precisión y reducir los plazos de entrega.

• Experiencia en exportación global: nuestro equipo de logística tiene gran experiencia en protocolos de envío internacional, lo que garantiza que sus componentes lleguen de forma segura y pasen la aduana sin demora.

Preguntas frecuentes (FAQ)

Para ayudar a sus departamentos de ingeniería y compras, hemos recopilado respuestas detalladas a las consultas técnicas más comunes sobre nuestros yugos forjados.

• ¿Cuál es la principal ventaja de su forjado en caliente sobre los yugos fundidos?
  La forja en caliente comprime el acero a altas temperaturas, alineando la estructura interna del grano y eliminando los huecos microscópicos que se encuentran comúnmente en las piezas fundidas. Esto da como resultado una matriz metálica significativamente más densa que ofrece una resistencia a la tracción, resistencia al impacto y vida a la fatiga muy superiores bajo cargas de torsión pesadas.

• ¿Pueden adaptarse configuraciones de splines personalizadas que no figuran en sus especificaciones estándar?
  Absolutamente. Si bien disponemos de configuraciones estándar como 27, 28, 31 y 35 estrías, nuestras capacidades de brochado CNC nos permiten cortar números de estrías, ángulos de presión y diámetros de paso personalizados basados ​​completamente en sus dibujos de ingeniería específicos en 2D o 3D.

• ¿Cómo se garantiza la estabilidad dimensional de los orificios de las horquillas y los muñones del eje?
  Tras los procesos de forjado y tratamiento térmico, los yugos se someten a un mecanizado CNC de precisión. Mantenemos estrictos controles ambientales y utilizamos herramientas avanzadas para lograr una tolerancia dimensional de ≤ ±0,05 mm. Luego, cada lote se verifica mediante máquinas de medición de coordenadas (MMC) para garantizar una concentricidad perfecta.

• ¿Qué documentación se proporciona con los envíos de volumen?
  Entendemos la importancia de la trazabilidad en la fabricación industrial. Cada envío puede ir acompañado de un expediente de calidad completo, que incluye certificados de materia prima, informes detallados de tratamientos térmicos y resultados de pruebas no destructivas (NDT), lo que garantiza el pleno cumplimiento de sus estándares de garantía de calidad.

• ¿Por qué recomienda el diseño estilo U-Bolt para aplicaciones de servicio pesado?
  El estilo U-Bolt proporciona una fuerza de sujeción de 360 ​​grados más robusta alrededor de las tapas de los cojinetes de las juntas universales en comparación con los estilos de correa. Además, en entornos operativos severos, los pernos en U son mucho más fáciles de reemplazar si están dañados, mientras que los pernos de correa rotos a menudo requieren perforación y roscado para extraerlos de las orejas del yugo, lo que provoca un tiempo de inactividad significativo del equipo.

• ¿Qué tratamientos superficiales se aplican para prevenir la corrosión?
  Como estándar, nuestros yugos se someten a un riguroso granallado para eliminar las incrustaciones de forjado y crear una textura superficial uniforme. Dependiendo de sus requisitos, podemos aplicar varios tratamientos anticorrosión, incluidos aceites especializados, revestimientos de zinc o recubrimientos en polvo personalizados, para resistir entornos agrícolas o todoterreno hostiles.
